散熱風扇定子測試：沾錫、耐壓與電氣性能的奧秘

發表時間：2025-07-17 08:28作者：杰創測控

在電子設備的散熱體系里，散熱風扇的作用至關重要，而定子作為風扇的核心部件，其性能直接決定了風扇的運行表現。

一、定子沾錫

沾錫是通過熔融焊錫將定子繞組引出線與引腳（或端子）焊接，形成低電阻、高可靠的電氣連接，它能增強導電性，降低導線與連接部件間的接觸電阻，保障電流高效傳輸，減少發熱與能量損耗；提高可焊性，讓定子與其他金屬部件焊接更牢固，減少虛焊、假焊等問題；還能防止導線氧化，延長定子使用壽命。

二、耐壓測試

耐壓測試（Hipot Test）是檢驗散熱風扇定子絕緣性能的關鍵，通過施加高于額定電壓的交流或直流電壓，驗證定子繞組與外殼（接地端）、繞組與繞組之間的絕緣強度，避免在使用中因電壓波動擊穿絕緣層，引發短路、漏電等危險，保障設備和人身安全。

三、DCR測試

DCR（Direct Current Resistance，直流電阻）測試即直流電阻測試，通過測量定子繞組直流電阻，判斷繞組是否存在短路、斷路、虛焊等問題。繞組電阻異常會導致風扇電流不穩定、轉速異常、發熱嚴重甚至無法正常工作。

四、層間絕緣測試

層間絕緣測試用于檢測定子繞組匝與匝之間的絕緣性能。繞組在工作中承受電、熱、機械應力，絕緣層可能受損，導致層間短路，影響風扇性能和壽命。

五、IR測試

IR（Insulation Resistance Test）測試也就是絕緣電阻測試，通過測量繞組與外殼（或其他導體）間的絕緣電阻值（通常用兆歐表，單位MΩ），評估絕緣材料的長期穩定性和抗老化能力，防止漏電、短路等故障。

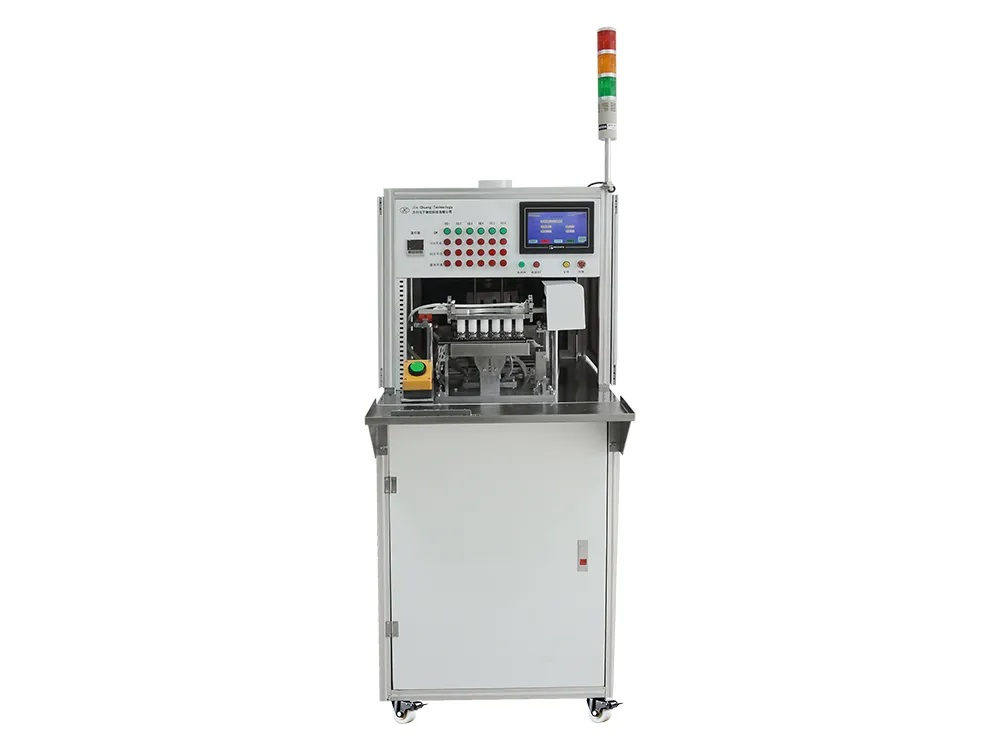

六通道多功能自動沾錫機

散熱風扇定子的沾錫、耐壓、DCR、層間絕緣、IR測試是確保風扇性能和質量的關鍵步驟。

杰創測控20多年專注于風扇、電子、散熱器、電力電子領域，為客戶提供測控測量自動化一站式解決方案。自主研發的JETEK MC三通道、四通道、六通道多功能自動沾錫機、旋轉自動沾錫機，針對風扇定子線圈自動沾錫，AC/DC耐壓測試，DCR、IR、層間絕緣測試于一體的自動化測試設備，通過精準控制（如溫度、時間、助焊劑量），可大幅降低人工操作的誤差；自動化檢測，可有效提高生產效率，節省人力成本，縮短作業時間；指示燈判斷產品狀況，數據自動上傳系統，同時設備操作簡單快捷，能快速上手使用。

通過嚴格測試把控，能及時發現問題，保證定子乃至散熱風扇穩定可靠運行，為電子設備的穩定運行提供有力保障。
